단선체커 일반 TR버젼

2010-05-21 03:24:20
Hit : 5594

작성자 : 피시키드

- Link #1 : 6 - File #1 : 단선체커.diy(1.9 KB), Download : 23

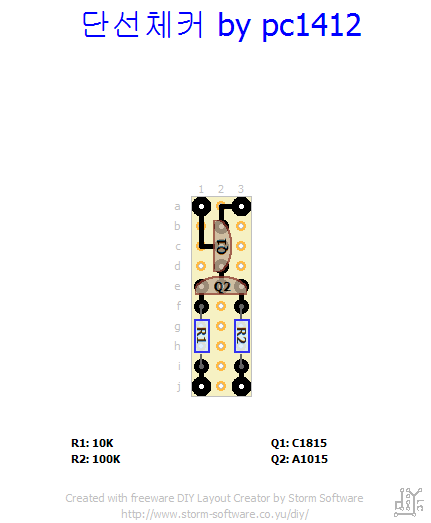

기판 배치도

a1 = 1번 - 스피커 - 단자, 저감도선

a3 = 2번 - GND 2개 연결

j1 = 3번 - VCC, 스피커 +단자

j3 = 4번 - 고감도선

패턴
