24핀 핀배열

2010-05-17 04:34:51
Hit : 6665

작성자 : 피시키드

- File #1 : 24pin_board_connecter.psp(1.13 MB), Download : 11

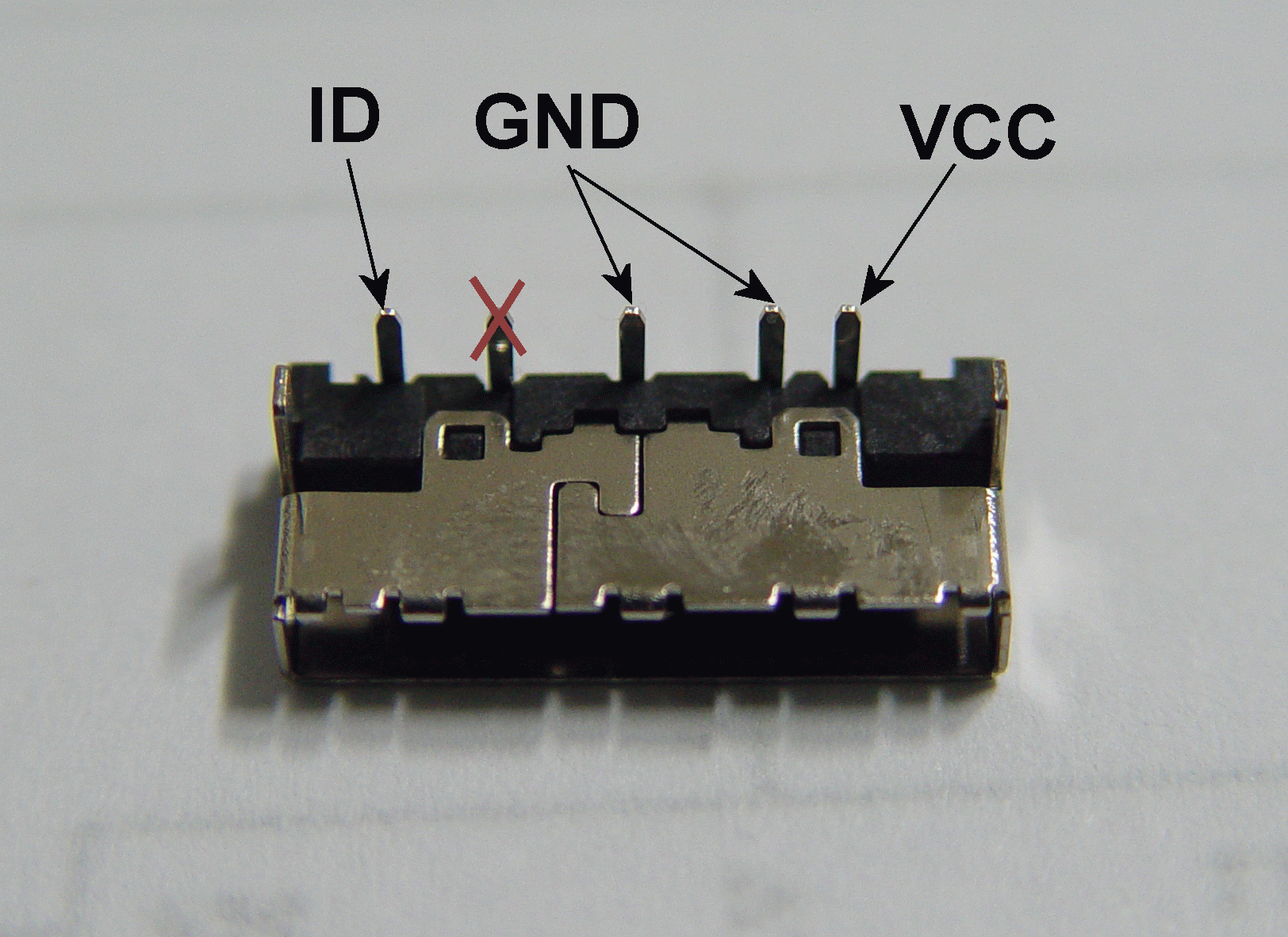

왼쪽에서

1번 - ID
2번 - 연결안함
3번 - GND
4번 - GND
5번 - VCC

1번에는 보통 일반/chip저항으로, 적당한 크기를 선택해서 연결해주면 맞는 전류량으로 충전된다.

표준 24핀 충전기의 경우 1번핀과 배터리의 (-)단자 사이의 저항으로 배터리의 ID를 체크해서 충전전류량이 선택된다.

27KΩ-450mA
4.7KΩ-750mA
1.5KΩ-900mA
