오디오레벨메타 자작 (회로도, LM3915 데이타시트)

2010-05-17 04:44:59
Hit : 10731

작성자 : 피시키드

- File #1 : LM3915.diy(9.7 KB), Download : 25 - File #2 : LM3915.pdf(1.03 MB), Download : 29

지금까지 2채널이었지만, 1채널을 위해 한번 따라 디자인해봤다.

아래 고감도 체커를 듣지 못하는 청각장애인이 쓸려면 불빛으로 표현해야 하기 때문에 세기에 따라 적당한 표현을 해줄 시각적인 메타를 만들어봤다. (실제로 만들어보지는 못했지만... 된다면 스샷과 함께 올려봅니다)

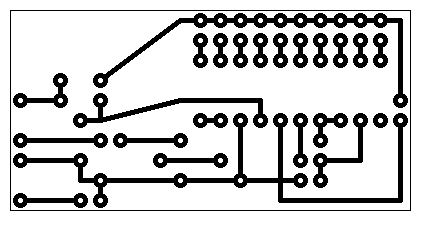

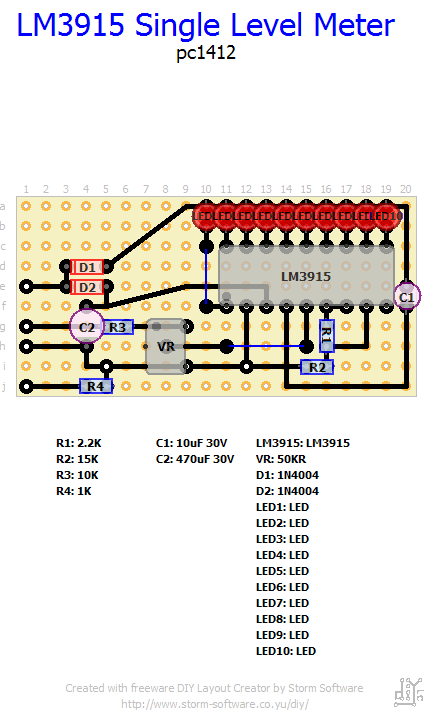

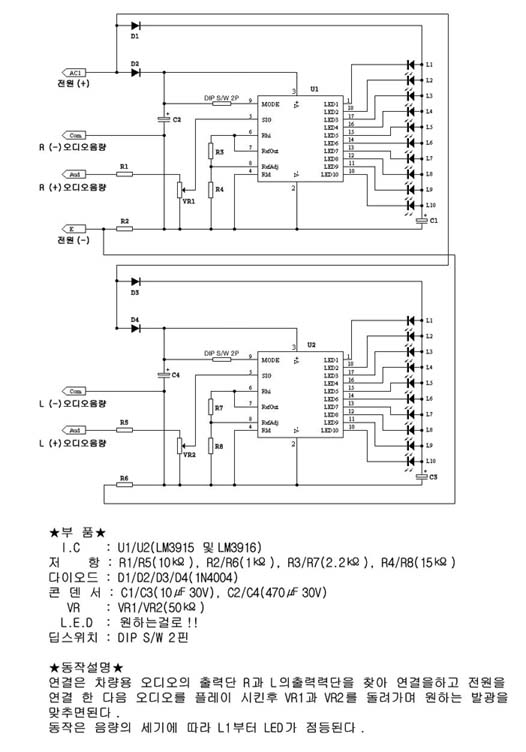

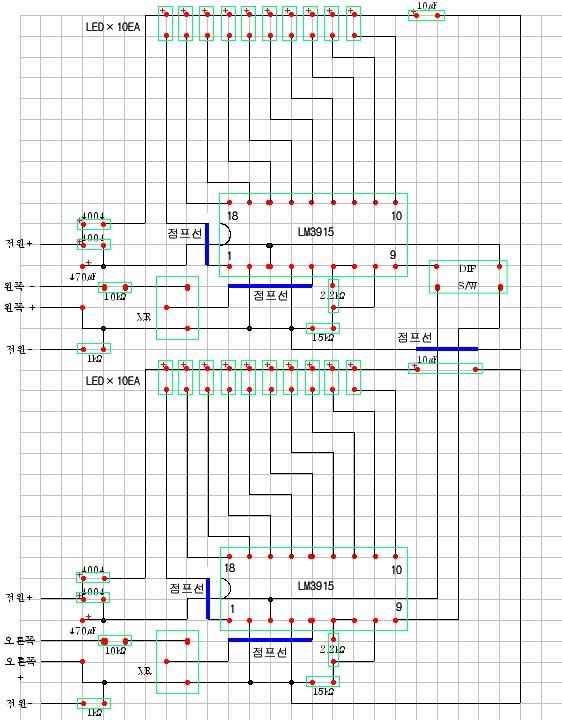

회로도 패턴이다.
