송신 LED [일명 반딧불]
무전기 송신출력이 있을경우(쉽게 설명해서 마이크를 잡고 송출하기 시작하면^^;) 안테나에 LED를 달아 상대방이 알수 있도록 해주는 DIY입니다


준비물 : 납땜 도구, 1n60 검파다이오드(개당 60원), LED 5파이(일반 50원 고휘도는 600원) 니퍼

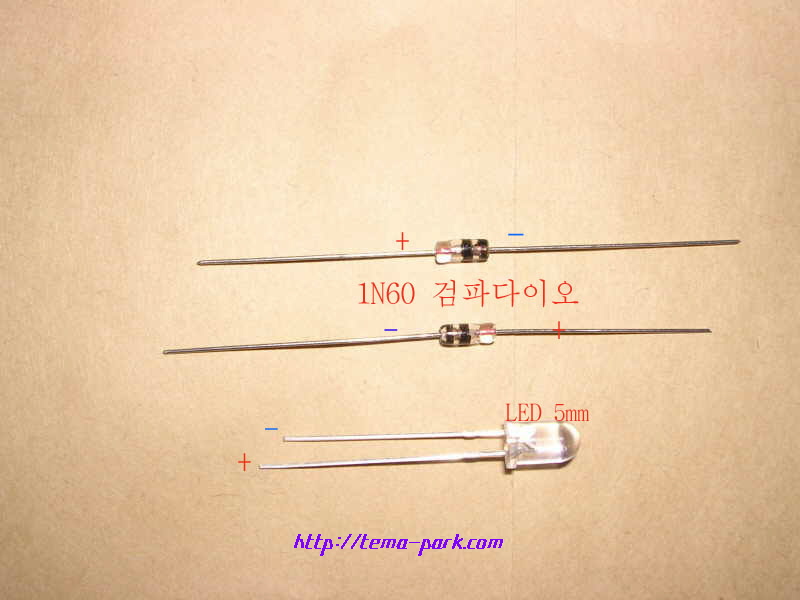

1. 다이오드를 2개 사용한 경우의 준비물

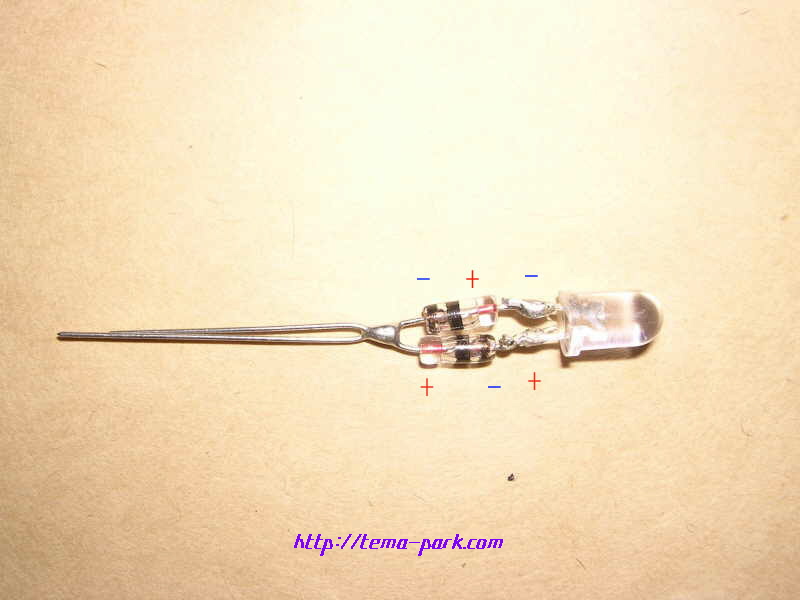

2. 연결한 모습








4개를 이용한 경우의 작업 예시

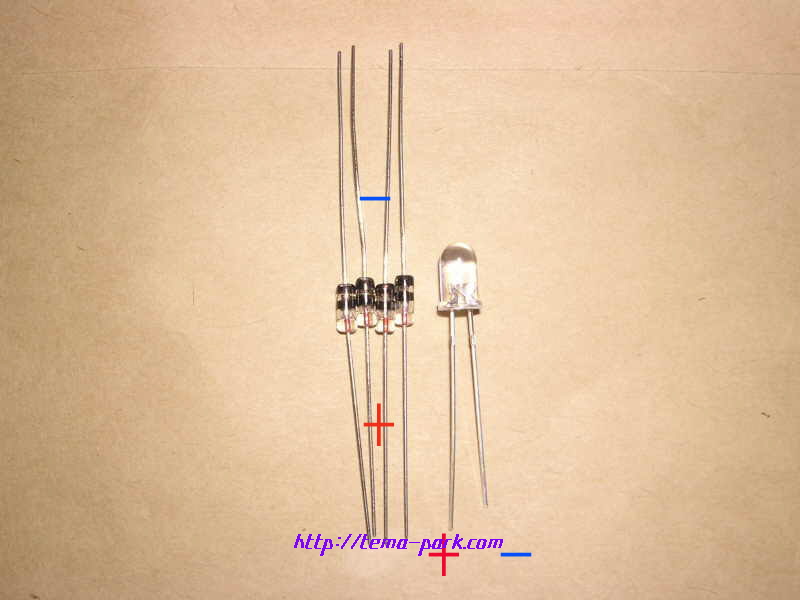

1. 준비물

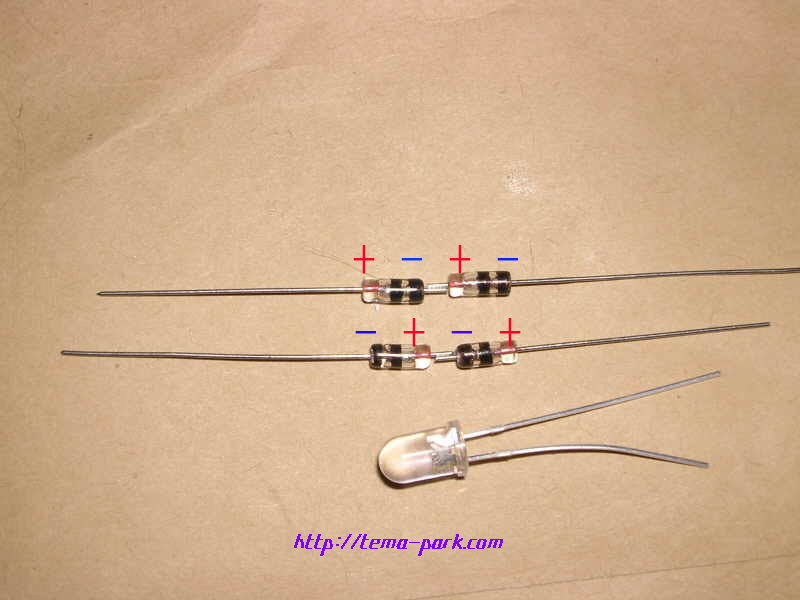

2. 대충 이렇게 배열합니다.




다이오드 2개씩 직렬로 연결

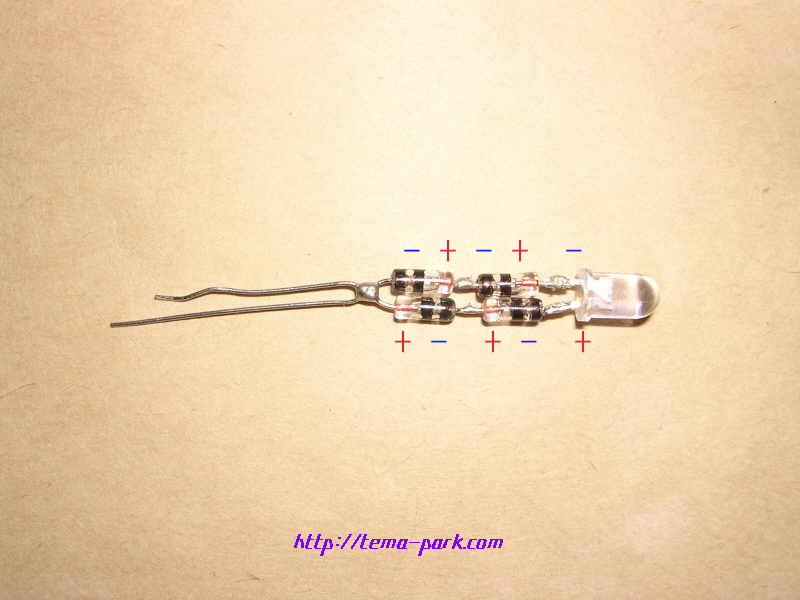

3. 납땜을 자~~알합니다.




2번에서 두개씩 직렬로 연결한 다오드를 다시 직렬로 연결

한쪽 긑단은 각각의 끝단에 반대의 극성의 LED를 납땜함

다른쪽 끝단은 두개를 연결

(말로 설명하는것보다 사진을 보는게 더 쉽겠네요..^^;)

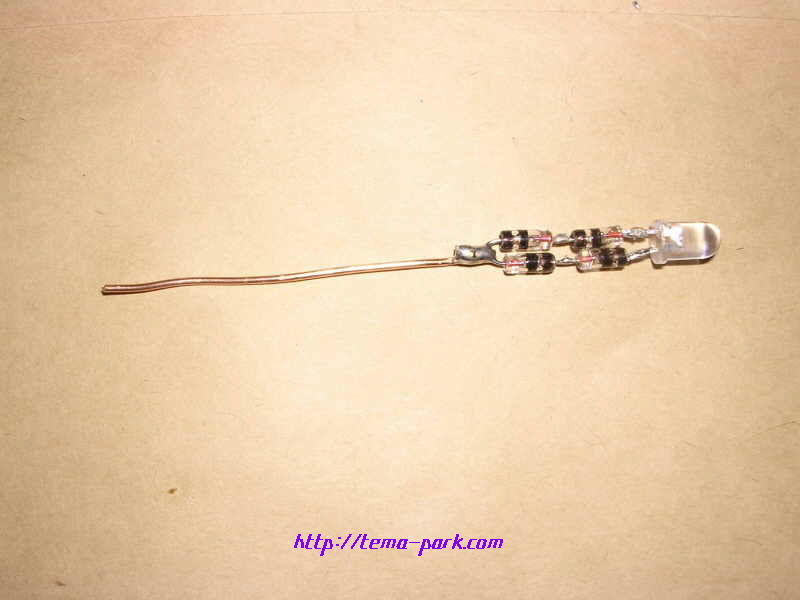

4. 필요없는 부분을 잘라낸후 구리선을 조금 붙여둠




차후 구리선을 안테나에 둘둘 감아 고정할때 쓰려고 함.

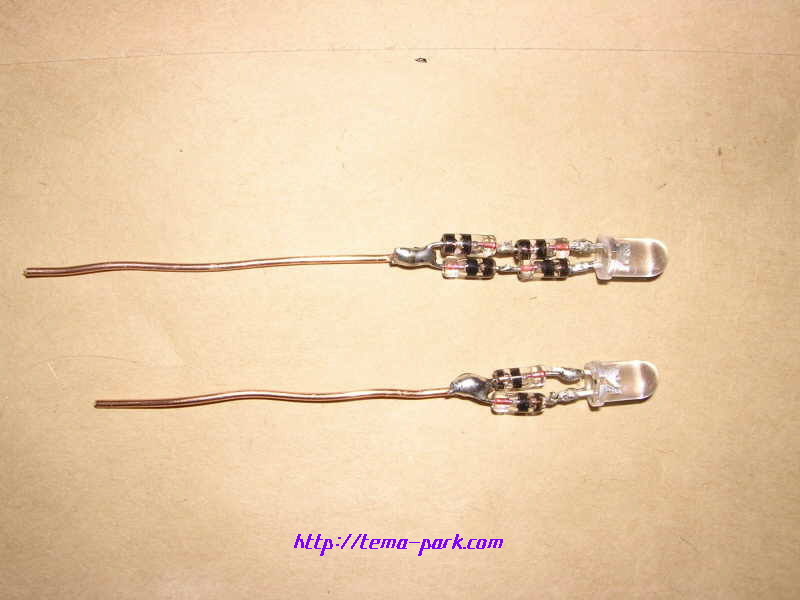

5. 비교

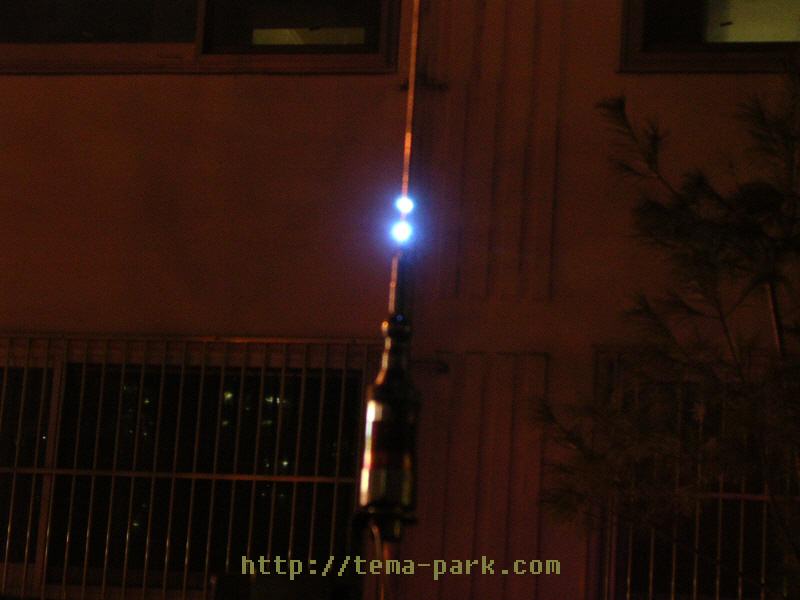

6. 밝기 비교




위부분이 4개를 이용한 송신 LED

아래부분이 2개를 이용한 송신 LED



사진의 각도가 맞지를 않아 2개를 이용한것이 더 밝게 나왔네요..



실제로는 두개 모두 밝기의 차이가 거의 없었습니다.

2개 만 이용하더라도 뒷차에서 인식할 수 있을정도의 밝기 였습니다.
